Intervention au data center TDF — Cesson-Sévigné

1. Contexte opérationnel

Le data center régional est situé sur le site TDF à Cesson-Sévigné. L’entité qui gère le site avait informé la Région qu’une maintenance électrique toucherait les réseaux d’alimentation des baies hébergeant les équipements clients. Dans ce type d’infrastructure, chaque machine dispose en principe de deux circuits distincts : deux blocs d’alimentation, chacun relié à une voie différente, pour que la perte d’une alimentation ou d’une colonne ne coupe pas le service.

Une coupure de la voie A était planifiée à environ un mois. Avant cette fenêtre, l’équipe Réseau devait donc vérifier physiquement que tout le matériel institutionnel de la Région (serveurs, équipements réseau, pare-feu, etc.) était réellement réparti sur les deux voies — et corriger les erreurs de câblage ou de repérage. L’intervention était aussi l’occasion de retirer les cordons inutilisés, d’améliorer la lisibilité des baies et d’étiqueter les alimentations pour les opérations futures.

C’est une mission où l’enjeu dépasse le « câblage » : si un équipement critique n’est pas en redondance réelle au moment de la coupure, la continuité de service des systèmes régionaux est directement menacée. D’où la nécessité d’une préparation sérieuse et d’un contrôle méthodique sur site.

2. Préparation avant déplacement

Avant d’accéder au site, nous avons consolidé tout le nécessaire pour intervenir sans improviser : la liste des équipements concernés (serveurs, matériel réseau, pare-feu, etc.), les plans d’implantation des baies (repérage des racks, position en U), et le matériel pour corriger un mauvais branchement (câbles d’alimentation de longueur adaptée, serre-câbles, consommables d’étiquetage).

Nous avons standardisé le code couleur des cordons : rouge = voie A, bleu = voie B. Ce choix réduit fortement le risque d’inversion lors des contrôles visuels rapides et harmonise l’ensemble des baies régionales.

3. Rappel sur la redondance électrique

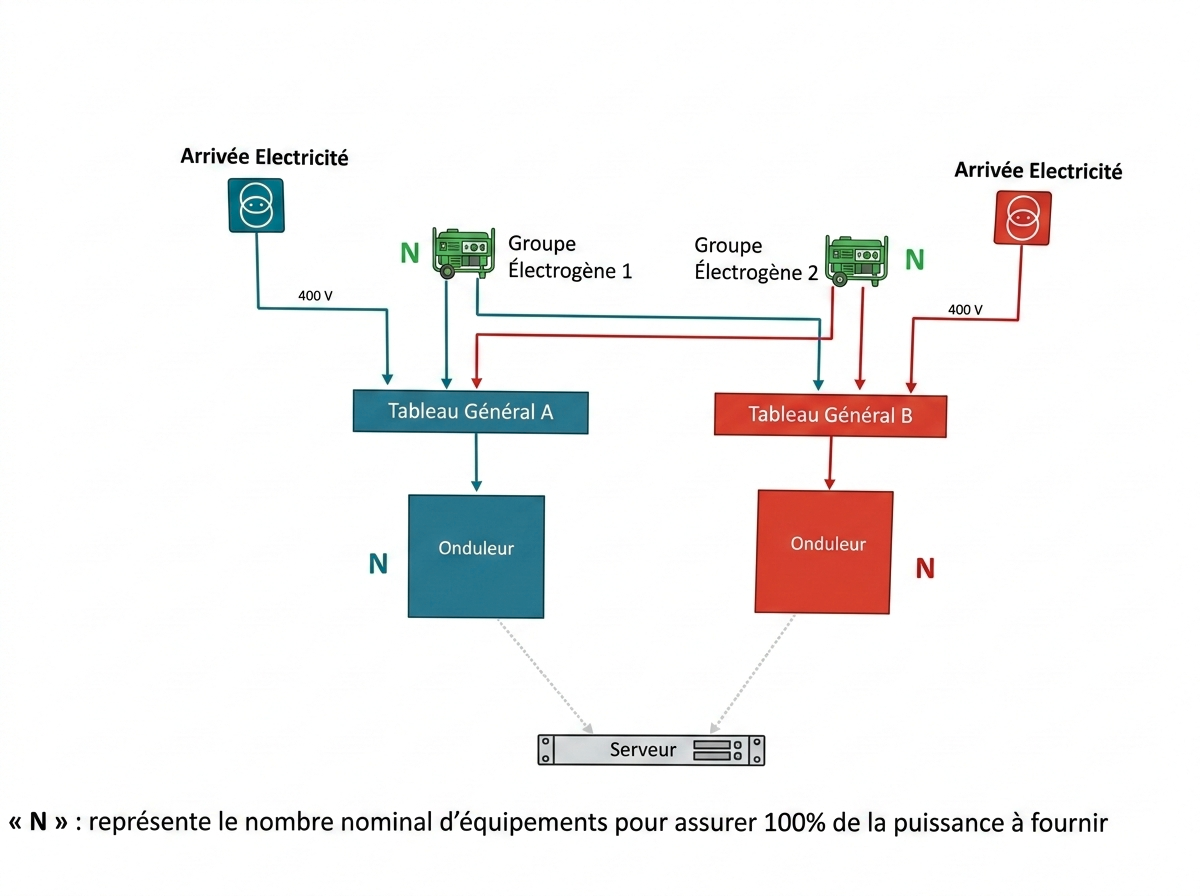

Schématiquement, deux arrivées électriques indépendantes alimentent des tableaux généraux distincts (voie A et voie B). Chaque chaîne peut être secourue par un groupe électrogène en cas de coupure du réseau principal, puis passe par un onduleur qui stabilise la tension et prend le relais instantanément si besoin. Les serveurs équipés de deux alimentations doivent avoir chaque PSU sur une voie différente.

Ainsi, si la voie A est coupée (maintenance ou incident), la voie B continue d’alimenter les équipements sans interruption de service — à condition que le câblage en baie respecte bien cette logique. Si les deux PSU sont sur la même PDU ou la même colonne, la « redondance » reste illusoire.

4. Travaux en baie : localisation et vérifications

Sur site, identification des baies Région Bretagne pour ne pas confondre avec d’autres locataires du data center. Pour chaque équipement : lecture de l’étiquette et du numéro d’inventaire, comptage des PSU, suivi du câble de chaque PSU jusqu’à la PDU, identification de la PDU sur la voie A ou B.

Cas fréquents de non-conformité observés : deux alimentations sur la même PDU, longueur de câble insuffisante obligeant un branchement « facile » mais incorrect, étiquettes effacées, ou mélange de cordons sans code couleur. Dans ces situations, j’ai participé au rebranchement pour rétablir une répartition A/B cohérente et à la réorganisation mécanique des cordons (aération, chemins de câbles).

Les illustrations ci-dessous ne sont pas des vues d’ensemble « avant / après » de baies complètes : il s’agit de gros plans sur le matériel utilisé lors de l’intervention (connectique et marquage).

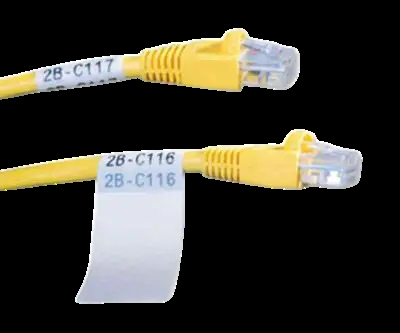

5. Étiquetage des cordons d’alimentation

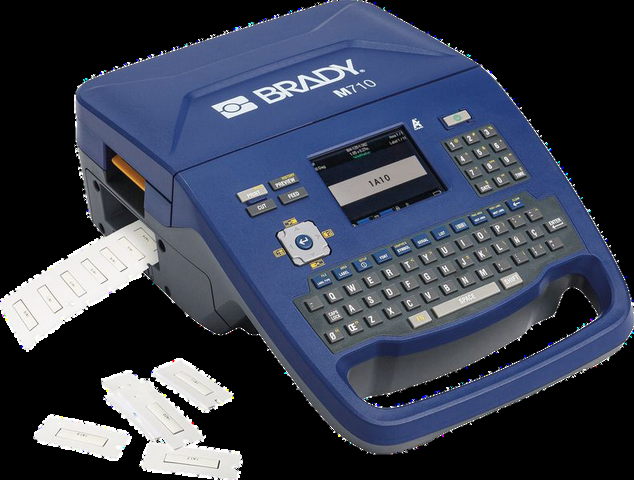

Dans le cadre de la remise en conformité, j’ai participé à l’étiquetage des nouveaux cordons d’alimentation ajoutés ou déplacés. Nous avons utilisé une étiqueteuse professionnelle (type Brady) et des supports prévus pour les environnements contraints : chaleur, frottements, manipulations fréquentes en baie.

Chaque étiquette reprend au minimum : le nom ou le rôle de l’équipement, la voie électrique (A ou B), et si utile un repère de PDU ou de prise. Le positionnement est pensé pour rester visible sans gêner le passage des câbles ni la ventilation.

Les étiquettes sont posées de manière lisible sans déplier tout le faisceau, tout en évitant de bloquer la circulation d’air ou les verrouillages de connecteurs.

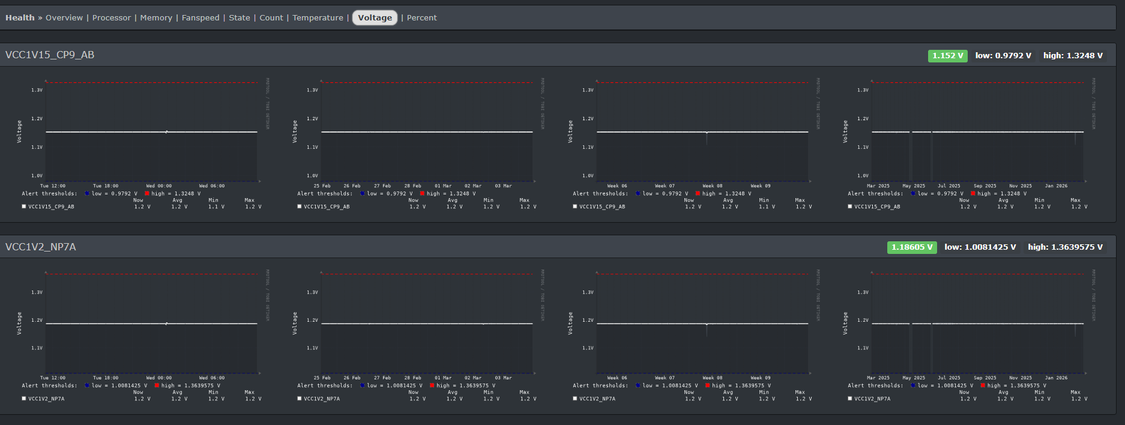

6. Contrôle par la supervision

Après la partie physique, une phase de contrôle via les outils de supervision de la DNSI a permis de vérifier que la redondance n’était pas seulement correcte sur le plan visuel, mais aussi cohérente côté systèmes. Nous avons notamment contrôlé :

• l’état des alimentations remonté par les serveurs ;
• les alertes liées aux blocs d’alimentation (type Power Supply Alert) ;
• les messages d’erreur matériels éventuels ;
• la disponibilité des équipements réseau concernés.

Pour les matériels disposant d’une interface de gestion distante, nous avons vérifié que deux alimentations étaient bien détectées comme actives et opérationnelles. Cette double validation (physique + supervision) sécurise l’infrastructure avant la fenêtre de maintenance électrique et conserve une visibilité sur l’état des équipements dans le temps.

7. Bilan et compétences mobilisées

Ce fut ma première expérience dans un data center professionnel tiers : cadre très encadré (accès, sécurité, manipulation du matériel), coordination avec l’exploitant et rigueur constante. J’ai vécu concrètement l’importance de la redondance électrique sur une infrastructure critique : vérifications en baie, rebranchements, étiquetage, puis validation par la supervision.

L’organisation physique des baies — propreté, repérage, distinction claire des voies A et B — n’est pas un détail esthétique : en incident ou en maintenance, une baie lisible réduit les erreurs et le temps d’intervention. Cette mission a renforcé mon sens de l’observation, ma méthode et ma compréhension des enjeux de continuité de service pour la Région.

• Lecture de plans et d’inventaires sous contrainte de temps.
• Travail soigné sur PDU et cordons, avec conscience du risque de coupure.
• Contribution à la documentation visuelle (code couleur, étiquettes professionnelles).
• Vérification croisée terrain + outils de monitoring.
